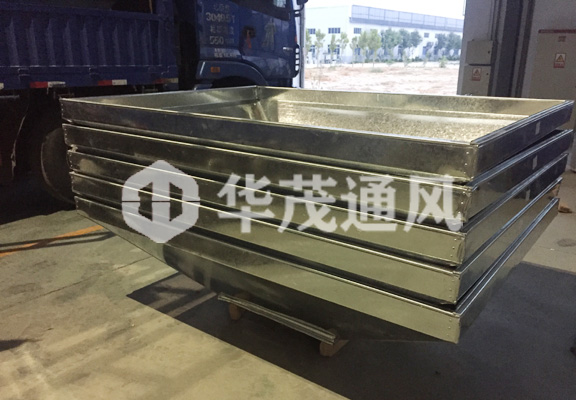

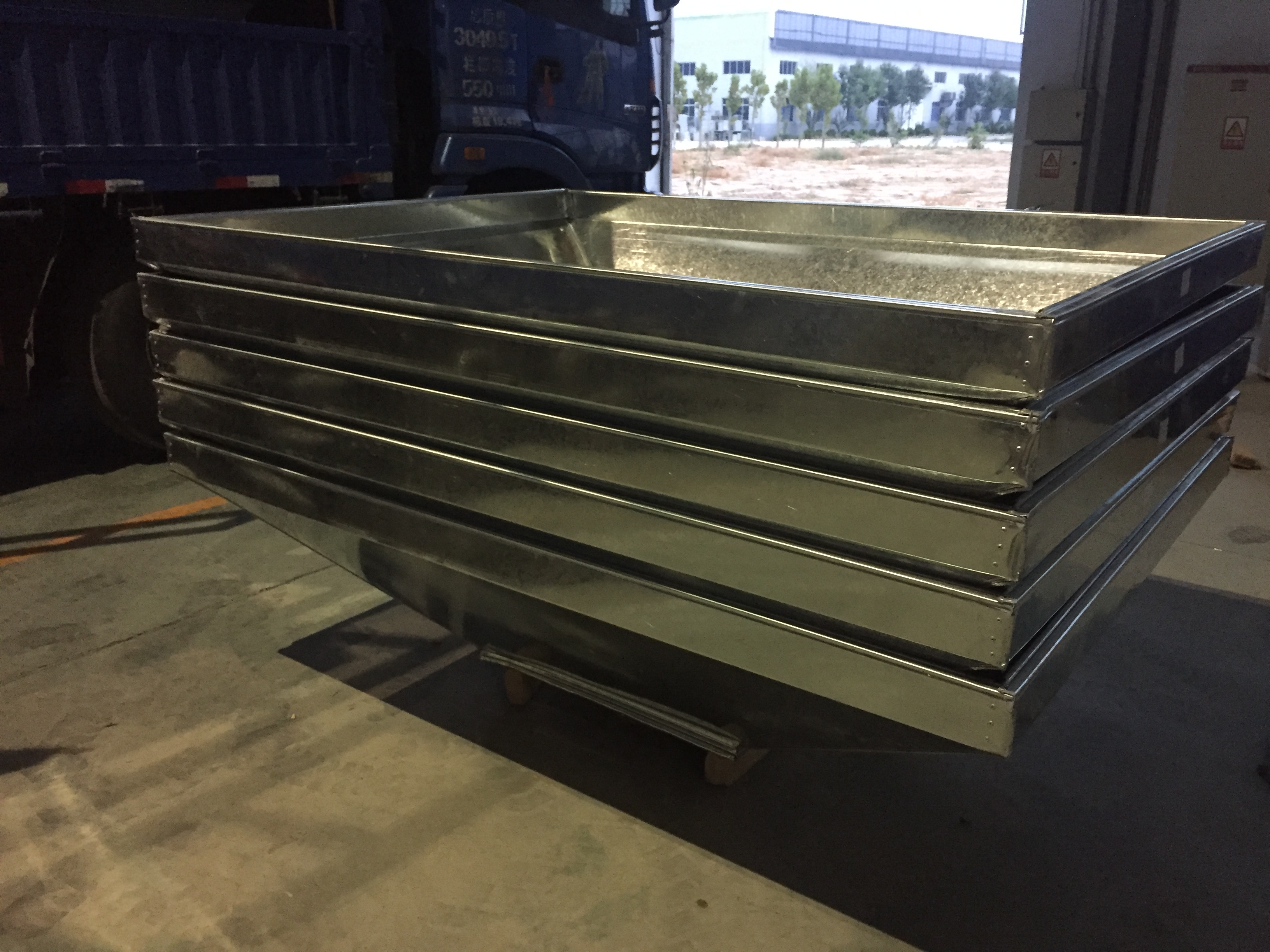

                                                       集气罩
集气罩，是烟气净化系统污染源的收集装置，可将粉尘及气体污染源导入净化系统，同时防止其向生产车间及大气扩散，造成污染。其性能对净化系统的技术经济指标有直接的影响。由于污染源设备结构和生产操作工艺的不同、集气罩的形式是多种多样的。

简    介：

烟气净化系统污染源的收集装置

分    类：

吸气式和吹吸式

结构形式：

局部密闭罩、整体密闭罩等

（1）按罩口气流流动方式分为：吸气式和吹吸式；
（2）按集气罩与污染源的相对位置及适用范围，吸气式集气罩分为：密闭罩、排气柜、外部集气罩、接受式集气罩等。

密闭罩：

定义：将污染源的局部或整体密闭起来，在罩内保持一定负压，可防止污染物的任意扩散。

特点：所需排风量小，控制效果好，且不受室内气流干扰，设计中应优先选用。

结构形式：局部密闭罩、整体密闭罩、大容积密闭罩
局部密闭罩
特点：体积小，材料消耗少，操作与检修方便；
适用：产尘点固定、产尘气流速度较小且连续产尘的地点。
整体密闭罩
特点：容积大，密闭性好。
适用：多点尘源、携气流速大或有振动的产尘设备。

大容积密闭罩：

特点：容积大，可缓冲产尘气流，减少局部正压，设备检修可在罩内进行。
适用：多点源、阵发性、气流速度大的设备和污染源。
排气柜
排气柜可使产生有害烟尘的操作在柜内进行。
结构形式：
A、排气口在操作口对面，操作口气流分布较均匀，有害气体外逸的可能性较小。
B、排气口设在柜顶，操作口上部形成较大进气流速，而下部进气流速较小，气柜内易形成涡流，可能造成有害气体外逸
C、在对面和顶部同时设置排气口

外部气罩：

定义：通过罩的抽吸作用，在污染源附近把污染物全部吸收起来的集气罩。
特点：结构简单，制造方便；但所需排风量较大，且易受室内横向气流的干扰，捕集效率较低。
常见形式：顶吸罩、侧面吸罩、底吸罩、槽边吸气罩 。

接受式排气罩：
定义：接受由生产过程（如热过程、机械运动过程）中产生或诱导出来的污染气流的一种排气罩。
特点：罩口外的气流运动不是由于罩子的抽吸作用，而是由于生产本身过程产生。
类型：a.低悬罩（罩口高度<1.5 A^1/2） b.高悬罩（罩口高度>1.5A^1/2）

工作原理：

吹吸式排气罩及空气幕吹吸式排气罩的工作原理
当外部吸气罩与污染源的距离较大时，可以在外部吸气罩的对面设置一吸气口，从而形成一层空气幕阻止污染物的散逸，同时也诱导污染气流一起向排气罩流动。
特点：采用气幕抑制污染物扩散，具有气量小，抗干扰能力强，不影响工艺操作、效果好的特点。

设计方法：
a.集气罩应尽可能将污染源包围起来，使污染物的扩散限制在小范围内，以便防止横向气流的干扰，减少排气量。
b.集气罩的吸气方向尽可能与污染气流运动方向一致，充分利用污染气流的初始动能。
c.在保证控制污染的条件下，尽量减少集气罩的开口面积，以减少排风量；
d.集气罩的吸气气流不允许经过人的呼吸区再进入罩内；
e.集气罩的结构不应妨碍人工操作和设备检修。
